| ブランド名: | GC |
| モデル番号: | GC-432C |
| MOQ: | 1セット |
| 価格: | Negotiated |
| 配達時間: | ストック |
| 支払条件: | TT |

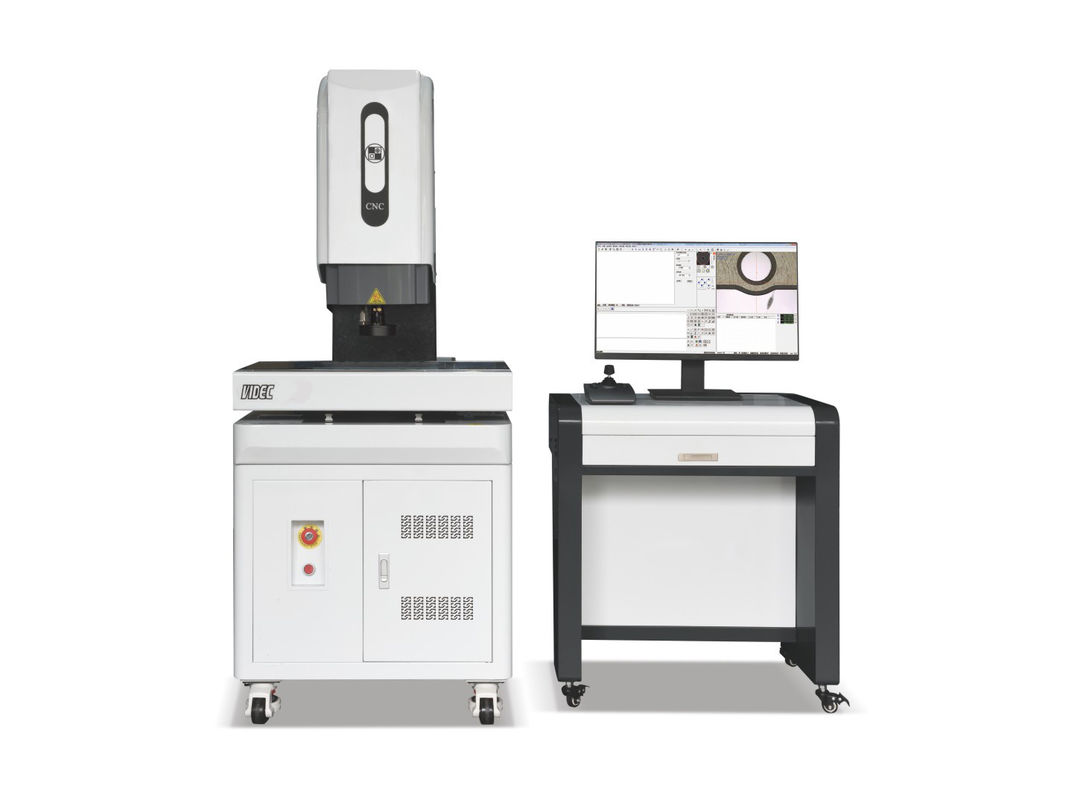

自動画像測定器
特徴
Ø 3軸すべては,台湾HIWIN高精度線形導体と磨き級のボールスクロールで動いており,低騒音と振動,最小動的幾何学的誤差変形があります.
Ø 高品質の花粉岩の大理石のベースと柱を採用し,良い温度安定性と実際の効果の変形に耐性があります.
Ø グラニートマーブル+航空用アルミニウムワークテーブル,小さな慣性を採用し,位置付け精度と高速運転の安定状態性能を保証します.
Ø このシリーズのための有限要素構造分析と最適化された構造設計は,システムの全体的な高い精度と安定性を保証します.
Ø 多機能の統合コントローラと輸入された高性能サーボモータードライブを採用して,完全な閉ループ制御を実現します.
Ø 測定位置を素早く見つけやすくする測定ナビゲーション機能があります
技術パラメータ
|
モデル番号 |
432C |
|||
|
XYZ 計測走行量 |
400*300*200 |
|||
|
作業距離 |
90mm |
|||
|
総寸法 Lx*Ly*Lz |
815*1160*1710 |
|||
|
最大負荷 |
30kg |
|||
|
計測器の重量 |
360kg |
|||
|
電源 |
AC220V±10%,10A,50/60Hz |
|||
|
測定精度 |
X/Y軸:(2.5+L/200)m,Z軸:(5+L/200)m |
|||
|
繰り返し可能性 |
2μm |
|||
|
パソコン |
マザーボード H 81 M CPU Intel Core i5 4590 8 Grandom アクセスメモリ,500 G 固体状態ドライブ,カナワダ・シャシの電源,HKC24" とIPS |
|||
|
Z軸光学高み測定 |
Z軸の非接触光学高さ計は標準です |
|||
|
ドライブスクリュー |
X/Y/Z 三軸台湾 TBI 研磨 静かなグレードのボールスクリュー |
|||
|
トランスミッションガイド |
X/Y/Z 3軸台湾 HIWIN 静かな線形ガイドウェイ |
|||
|
サーボモーター |
X/Y/Z 三軸型台湾デルタ 高性能交流サーボモーター |
|||
|
ソフトウェア |
CNC-IN3D 多機能測定ソフトウェア |
|||
|
コントローラー |
CNC-420 フル・クロス・ループ・モーション・コントローラー |
|||
|
ラスタースケール |
メタルチップスケール,解像度は0です5μm |
|||
|
CCDカメラ |
130W ピクセル 1/2 HDデジタルカラー CCDカメラ |
|||
|
ナビゲーションレンズ |
V-200 広角ナビゲーションレンズ |
|||
|
オプティカルレンズ |
オートズームレンズ/レンズの拡大幅0.7-4.5X,画像拡大 20-200X |
|||
|
照明システム |
256レベルプログラム可能な5輪と8ゾーンリング表面光源 +コンタクトLED冷光源 |
|||
広東 広瀬 楽器 テクノロジー 株式会社
|
|
